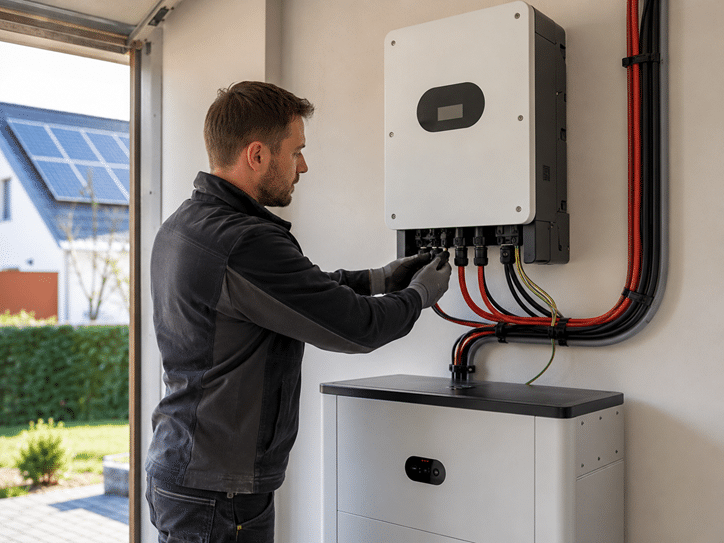

Гибридный инвертор объединяет работу солнечных панелей, аккумулятора, внешней сети и резервных потребителей. Чтобы домашняя солнечная электростанция работала предсказуемо, недостаточно соединить кабели по подписям на корпусе: нужно заранее проверить электрические параметры фотоэлектрических строк, совместимость батареи и BMS, схему защит, направление измерительных трансформаторов и допустимую нагрузку резервного выхода.
В общем виде панели подключают к отдельным MPPT-входам через предусмотренные проектом DC-аппараты защиты, аккумулятор — к батарейным клеммам через собственный предохранитель или автомат-разъединитель и линию связи BMS, сеть — к входу Grid, а выбранные резервные цепи — к выходу Backup или Load. После монтажа задают сетевой стандарт, тип батареи, пределы тока, резерв по заряду и рабочий режим. Конкретные клеммы, сечения кабелей, номиналы защит и порядок включения берут только из актуальных инструкций инвертора и аккумулятора.
Важно: на фотоэлектрических кабелях появляется опасное постоянное напряжение, как только панели освещены. Ошибка полярности, размыкание DC-разъема под нагрузкой или неправильное соединение нейтрали и защитного проводника могут привести к поражению током, пожару и повреждению оборудования. Проектирование, подключение к щиту и первый ввод в эксплуатацию должен выполнять квалифицированный специалист.
Что проверить до начала монтажа
Сначала нужно определить не только мощность инвертора, но и его архитектуру. Однофазная и трехфазная модели имеют разные схемы подключения. Низковольтный батарейный вход, рассчитанный, например, на класс 48 В, нельзя соединять с высоковольтной батареей, а аккумуляторный блок HV нельзя подключать к клеммам LV. Также следует уточнить, способен ли выбранный инвертор работать без батареи, поддерживает ли резервный выход и допускает ли параллельную работу нескольких устройств.
Перед составлением схемы удобно собрать параметры всех компонентов в одну таблицу.
| Узел системы | Какие данные сверить | Почему это важно |
|---|---|---|
| Солнечные панели | Voc, Vmp, Isc, рабочий ток, температурный коэффициент Voc | Строка должна попадать в диапазон MPPT и не превышать предельное напряжение и ток входа |
| Гибридный инвертор | Максимальное DC-напряжение, стартовое напряжение, диапазон MPPT, ток каждого входа, мощность AC и Backup | Паспортная мощность панелей сама по себе не подтверждает совместимость массива |
| Аккумулятор | Рабочее напряжение, химия, максимальный ток заряда и разряда, совместимость BMS, версия протокола | Несовместимая батарея может не передавать ограничения по току, температуре и уровню заряда |
| Сеть и щит | Число фаз, схема нейтрали и PE, допустимый вводной ток, требования к защите и учету | От этих данных зависят коммутация, УЗО, автоматы, счетчик или CT и сетевые настройки |
| Резервные нагрузки | Постоянная мощность, пусковые токи, критичность и время автономии | Выход Backup имеет собственный предел и не всегда рассчитан на весь дом |
Полезно заранее нарисовать однолинейную схему. На ней отмечают PV-строки, DC-разъединители и защиту от перенапряжений, батарейный автомат или предохранитель, кабель BMS, вход Grid, выход Backup, отдельный щит критических нагрузок, счетчик или трансформаторы тока, заземление и точки отключения. Такая схема помогает не перепутать порты и облегчает последующее обслуживание.
Как устроена типовая схема гибридной системы
В обычной домашней конфигурации энергия от панелей сначала поступает на MPPT-контроллеры внутри инвертора. Инвертор направляет ее к текущим потребителям, на заряд аккумулятора или, если это разрешено настройками и правилами подключения, во внешнюю сеть. При недостатке солнечной мощности нагрузка получает недостающую энергию от батареи либо сети.
Во время отключения внешнего питания резервный выход отделяется от сети и формирует локальное питание для выбранных цепей. Это принципиально отличается от обычного сетевого инвертора: стандартная сетевая модель при исчезновении напряжения отключается и не создает автономную сеть. Однако наличие надписи Backup еще не означает, что к этому выходу можно без расчета подключить весь дом.
- PV1, PV2 или MPPT1, MPPT2 принимают постоянный ток от солнечных строк;
- Battery предназначен только для совместимого аккумуляторного блока;
- Grid соединяется с внешней сетью через предусмотренную защиту;
- Backup, EPS или Load питает отделенные резервные цепи;
- Meter, CT или Smart Meter измеряет поток энергии на вводе;
- CAN или RS485 обеспечивает обмен данными между BMS и инвертором.
Названия портов у производителей различаются. Клемму Generator нельзя считать дополнительным сетевым входом без проверки инструкции, а выход Load — обычным параллельным выходом сети. Ошибка здесь может привести к встречному напряжению, неправильной работе защиты или повреждению силовой части.
Как подключить солнечные панели к инвертору
Ответ на вопрос, как подключить солнечные панели к инвертору, начинается с расчета строк. Число модулей в последовательной цепи выбирают не только по суммарной мощности, а по напряжению в холодную и жаркую погоду, рабочему диапазону MPPT и допустимому току каждого входа.
1. Рассчитайте максимальное напряжение строки
Напряжение холостого хода панели Voc растет при снижении температуры. Поэтому простое умножение паспортного Voc на количество модулей может дать опасно заниженный результат. Для предварительной оценки используют температурный коэффициент из паспорта модуля:
Voc строки в холодную погоду ≈ N × Voc панели × [1 + |βVoc| × (25 − Tmin)], где βVoc указывают в долях единицы на градус, а Tmin — расчетная минимальная температура.
Например, для десяти модулей с Voc 41 В и коэффициентом −0,28 %/°C при расчетной температуре −20 °C напряжение составит около 462 В. Это значение должно оставаться ниже абсолютного максимума PV-входа с необходимым проектным запасом. Окончательный расчет выполняют по методике производителя или в его программе подбора строк.
2. Проверьте рабочее напряжение и ток MPPT
Суммарное Vmp строки должно находиться в рабочем диапазоне MPPT не только при стандартных условиях, но и в ожидаемом диапазоне температур. Если напряжение слишком низкое, инвертор может поздно запускаться или выпадать из режима слежения; если слишком высокое — возможна авария или повреждение входа.
При последовательном соединении модулей складывается напряжение, а ток остается примерно равным току одного модуля. При параллельном соединении одинаковых строк складываются токи. Нужно отдельно проверить максимальный рабочий ток и допустимый ток короткого замыкания каждого MPPT, особенно для современных панелей с высоким током.
3. Разделите разные скаты и условия освещения
Модули с разной ориентацией, углом наклона или устойчивым затенением лучше подключать к разным MPPT. В одну последовательную строку желательно включать одинаковые панели, расположенные в одинаковых условиях. Смешивание модулей с заметно различающимися электрическими характеристиками приводит к потерям и усложняет диагностику.
4. Подготовьте DC-кабели и защиту
Между массивом и инвертором предусматривают DC-разъединение, а необходимость строковых предохранителей, DC-автоматов и устройств защиты от импульсных перенапряжений определяют по числу параллельных строк, характеристикам модулей, длине трассы, системе молниезащиты и местным нормам. Корпуса панелей и металлические конструкции заземляют по проекту, но проводники PV+ и PV− нельзя самовольно соединять с PE.
Используют солнечный кабель, рассчитанный на фактическое DC-напряжение, температуру, ультрафиолет и условия прокладки. Коннекторы должны быть совместимыми как пара, обжатыми предназначенным инструментом. Внешне похожие разъемы разных серий или производителей не следует смешивать без подтвержденной совместимости.
5. Проверьте строку перед присоединением
- Отключите AC-источники и переведите предусмотренные DC-разъединители в положение Off.
- Проверьте маркировку кабелей и отсутствие повреждений изоляции.
- Измерьте полярность и напряжение каждой строки подходящим прибором.
- Сверьте фактическое значение с расчетом и пределами конкретного MPPT.
- Подключите строку только к назначенному входу и зафиксируйте разъемы.
DC-коннекторы нельзя разъединять под нагрузкой. Даже при выключенном инверторе освещенные панели продолжают создавать напряжение, поэтому положение кнопки на корпусе не является доказательством безопасного состояния кабеля.
Как подключить аккумулятор к гибридному инвертору
Чтобы понять, как подключить аккумулятор к гибридному инвертору, сначала проверяют совместимость по трем группам параметров: напряжению, допустимому току и протоколу BMS. Совпадение надписи «литий» или номинала емкости не гарантирует, что батарея подходит конкретной модели.
Низковольтная и высоковольтная батарея — разные системы
Инверторы с батарейным входом класса 48 В работают с большими токами и требуют коротких силовых кабелей значительного сечения. Высоковольтные системы используют последовательный батарейный стек, собственный контроллер и иной диапазон напряжения. Подключать батарею «почти подходящего» напряжения, перестраивать готовый HV-стек или обходить штатный контроллер нельзя.
Мощность также нужно перевести в ток. При выдаче 5 кВт от условной 48-вольтовой батареи идеальный ток уже составляет около 104 А, а с учетом потерь будет выше. Значит, важны не только киловатт-часы, но и непрерывный ток BMS, возможности ячеек, кабеля, наконечников и защитного аппарата.
Силовое подключение и связь BMS
Между аккумулятором и инвертором устанавливают предусмотренный производителем DC-предохранитель либо автомат-разъединитель. Его выбирают с учетом максимально возможного тока, отключающей способности, характеристик кабеля и рекомендаций обеих инструкций. Для батареи с очень высоким током короткого замыкания обычный AC-автомат непригоден.
Силовые кабели подключают с точным соблюдением полярности и момента затяжки. При параллельных батарейных модулях нужно выполнить требования производителя к одинаковой длине проводников, распределительным шинам, адресации модулей и предохранителям каждой ветви. Самодельные переходники и произвольное увеличение числа батарей могут нарушить баланс токов.
Отдельно соединяют коммуникационный порт BMS — обычно CAN или RS485. Внешне одинаковый кабель с разъемами RJ45 может иметь другую распиновку, поэтому обычный сетевой патч-корд используют только тогда, когда это прямо разрешено. В меню выбирают точный протокол или код батареи из перечня совместимости, а не случайный профиль с похожим названием.
Безопасная логика подключения
- Убедитесь, что инвертор, батарея, PV и AC-источники отключены в соответствии с инструкциями.
- Проверьте фактическое напряжение аккумуляторного блока и полярность.
- Подключите предусмотренное защитное заземление и линию связи BMS.
- Присоедините силовые кабели через рассчитанную DC-защиту, не замыкая цепь раньше времени.
- Запустите батарейный контроллер в последовательности, указанной производителем аккумулятора.
- До подачи большой нагрузки убедитесь, что инвертор видит SOC, напряжение, температуру и ограничения тока от BMS.
Некоторые батареи требуют предварительного заряда DC-шины или определенной очередности включения модулей. Импровизировать с резисторами, перемычками и контакторами нельзя: применяется только штатная процедура конкретной системы.
Подключение внешней сети и резервных нагрузок
Порт Grid подключают к внешней сети через выделенный автомат или разъединитель, а резервный выход — к отдельной группе потребителей. Номиналы аппаратов, сечение кабелей и тип защитного отключения определяют расчетом и инструкцией, а не только мощностью, написанной на передней панели.
Для Backup обычно выделяют холодильник, освещение, автоматику отопления, связь, рабочие розетки и другие действительно важные цепи. Электроплита, бойлер, электрокотел, мощный кондиционер, насос или компрессор могут превысить непрерывную либо пиковую мощность выхода. Особенно важны пусковые токи двигателей и время, в течение которого инвертор способен выдерживать перегрузку.
Соединение нейтрали N и защитного проводника PE зависит от системы заземления, конструкции инвертора и режима островной работы. Нельзя создавать дополнительную перемычку N–PE «для надежности» или переносить нейтраль между входом и Backup без проектного решения. Аналогично УЗО и дифференциальные автоматы выбирают с учетом схемы производителя и местных требований.
Зачем нужен счетчик или трансформатор тока
Smart Meter или CT сообщает инвертору, сколько энергии дом берет из сети и сколько направляет наружу. Измерительный элемент ставят в указанной точке общего ввода и ориентируют по стрелке производителя. В трехфазной системе важны не только направление каждого CT, но и соответствие трансформатора своей фазе.
Если CT установлен задом наперед, за резервной ветвью вместо общего ввода или перепутан по фазам, режим нулевого экспорта будет работать неправильно: инвертор может ограничивать генерацию без причины либо отдавать энергию в сеть вопреки заданию. После монтажа направление потока проверяют небольшой известной нагрузкой и показаниями приложения.
Как настроить гибридный инвертор после подключения
Перед тем как настроить гибридный инвертор, полезно записать исходные параметры и обновить прошивку только по официальной процедуре. Часть настроек относится к пользовательским режимам, а часть влияет на сетевую защиту и должна оставаться в зоне ответственности установщика.
| Настройка | Как выбирать значение |
|---|---|
| Страна или сетевой код | По требованиям места установки и оператора сети; случайный профиль выбирать нельзя |
| Тип батареи и протокол | По точной модели аккумулятора и актуальному списку совместимости |
| Емкость батареи | По суммарной полезной емкости подключенного блока, с учетом числа модулей |
| Максимальный ток заряда | Не выше наименьшего предела среди батареи, BMS, инвертора, кабеля и защиты |
| Максимальный ток разряда | По допустимому непрерывному току батареи и проектной мощности нагрузки |
| Минимальный SOC и резерв | По допустимой глубине разряда и требуемому запасу на отключение сети |
| Экспорт в сеть | Разрешить, ограничить или запретить в соответствии со схемой учета и условиями подключения |
| Заряд от сети | Включать только при необходимости, задав допустимые интервалы и пределы мощности |
Выберите рабочий режим
- Самопотребление. Солнечная энергия в первую очередь питает дом, затем заряжает батарею, а избыток ограничивается или передается в сеть.
- Резервный приоритет. Инвертор сохраняет заданный запас SOC для аварийного питания и меньше разряжает батарею в обычное время.
- Time of Use. Заряд и разряд планируются по временным интервалам, например для работы с разными тарифными зонами.
- Zero Export. Мощность регулируется по данным счетчика или CT так, чтобы не допускать плановой отдачи в сеть.
- Off-grid. Система формирует автономную сеть и должна сама удерживать баланс генерации, нагрузки и заряда.
Значения Shutdown, Low Battery и Restart нельзя копировать из чужой настройки. Для литиевой батареи приоритет имеют ограничения BMS и рекомендации производителя. Резерв 30 % означает не «правильное универсальное число», а выбранную владельцем границу, ниже которой система не должна расходовать заряд в обычном сценарии.
Если включен заряд от сети, задают не только время, но и ток или мощность. Слишком высокий предел может одновременно перегрузить ввод: к домашнему потреблению добавится заряд аккумулятора. Полезно согласовать этот параметр с номиналом ввода и другими мощными потребителями.
Порядок первого запуска
Единой последовательности включения для всех гибридных инверторов нет. В одних системах управляющее питание сначала подает батарея, в других допускается запуск от сети или PV. Поэтому приведенный ниже список — контрольная логика ввода в эксплуатацию, а фактическую очередность автоматов и кнопок определяет инструкция конкретной модели.
- Проверьте затяжку клемм, маркировку, полярность DC, защитное заземление и отсутствие незакрепленных проводников.
- Убедитесь, что параметры PV-строк и батареи не выходят за пределы входов инвертора.
- Проверьте положение CT или счетчика и соответствие фаз.
- Подайте управляющее питание в установленной производителем последовательности.
- Выберите батарейный профиль и убедитесь, что BMS передает правдоподобные данные.
- Настройте сетевой код, предел входного тока, режим экспорта и рабочую стратегию.
- Подключите PV и AC-цепи в порядке, указанном в руководстве, контролируя сообщения на дисплее.
- Постепенно включите резервные нагрузки и проверьте работу без перегрузки.
Первый тест резервного режима проводят контролируемо: специалист отключает сеть штатным аппаратом, наблюдает переход на Backup, напряжение, частоту, мощность и поведение нагрузки, а затем восстанавливает питание. Нельзя имитировать аварию вытаскиванием проводов или размыканием DC-коннекторов.
Как понять, что система работает правильно
После запуска стоит проверить не только отсутствие красного индикатора. На экране или в приложении должны отображаться реалистичные значения напряжения и тока каждого MPPT, уровень заряда батареи, температура, допустимые токи BMS, мощность дома и направление обмена с сетью.
- при включении небольшой нагрузки поток из сети или батареи меняется в ожидаемую сторону;
- солнечная генерация растет и снижается без необъяснимых обрывов в стабильную погоду;
- батарея не показывает скачки SOC и не теряет связь с BMS;
- режим Zero Export удерживает обмен возле заданного предела;
- резервный выход не отключается при запуске согласованных потребителей;
- на клеммах и аппаратах защиты нет перегрева, запаха и следов искрения.
После испытаний полезно сохранить однолинейную схему, фото щита, список номиналов, версии прошивок и копию настроек. Эти данные значительно ускоряют диагностику после расширения массива, добавления батарей или обновления программного обеспечения.
Типичные ошибки при подключении и настройке
| Симптом | Вероятная причина | Что проверить |
|---|---|---|
| Инвертор видит напряжение PV, но не вырабатывает мощность | Напряжение вне рабочего диапазона MPPT, отключен DC-вход или есть ошибка строки | Расчет и измерение каждой строки, положение разъединителя, сообщения устройства |
| Батарея не определяется | Неверный протокол, распиновка CAN/RS485, адресация или порядок запуска | Список совместимости, штатный кабель, настройки BMS и терминаторы |
| Заряд идет заметно медленнее ожидаемого | Ток ограничивает BMS, температура, SOC, меню инвертора или доступная мощность | Минимальный из действующих лимитов, а не только паспорт инвертора |
| Нулевой экспорт не соблюдается | CT развернут, установлен не в той точке или перепутаны фазы | Стрелку, место установки, фазировку и знак мощности при тестовой нагрузке |
| Backup отключается при запуске прибора | Пусковой ток выше допустимого пика или суммарная нагрузка слишком велика | Пусковые характеристики, распределение цепей и лимит резервного выхода |
| Инвертор не принимает сеть | Неверный сетевой профиль, параметры сети или AC-подключение | Код страны, фазировку, N и PE, напряжение и частоту — силами специалиста |
| Батарея быстро разряжается | Емкость выбрана по мощности инвертора, а не по энергии и времени автономии | Реальное потребление критических цепей, полезную емкость и установленный резерв SOC |
| Возникают периодические ошибки DC | Падение напряжения, слабая затяжка, плохой обжим или поврежденный разъем | Соединения, кабельную трассу и нагрев — после безопасного обесточивания |
Частые вопросы
Можно ли подключить панели к гибридному инвертору без аккумулятора?
Некоторые модели поддерживают работу без батареи, другие требуют аккумулятор для запуска или резервного режима. Это проверяют по инструкции именно своей модификации. Даже если инвертор включается без батареи, при исчезновении сети резерв может не работать либо будет зависеть от текущей солнечной мощности.
Нужен ли отдельный солнечный контроллер заряда?
Если панели подключены к штатным PV-входам гибридного инвертора со встроенными MPPT, отдельный контроллер для этих строк обычно не нужен. Внешний контроллер используют только в поддерживаемой архитектуре и подключают по схеме производителя, а не параллельно к неизвестным входам.
Можно ли объединить панели разной мощности в одну строку?
Технически цепь иногда запускается, но ее ток и рабочая точка будут ограничиваться более слабым или отличающимся модулем. Для предсказуемой работы в одной строке используют одинаковые панели, а заметно разные группы разводят по отдельным MPPT или инверторам после расчета.
Можно ли подключить автомобильный аккумулятор?
Обычная стартерная батарея не предназначена для регулярного глубокого циклирования и может не соответствовать требуемому напряжению, току, вентиляции и алгоритму заряда. Для домашней системы применяют совместимый аккумуляторный блок с подходящей химией, защитой и, для литиевых батарей, поддерживаемой BMS.
Почему инвертор показывает неправильное направление энергии?
Чаще всего проблема связана с ориентацией CT, соответствием трансформаторов фазам или местом установки счетчика. Если знак мощности меняется нелогично при включении известной нагрузки, измерительную схему должен проверить установщик до активации экспорта или Zero Export.
Можно ли подключить весь дом к выходу Backup?
Можно только тогда, когда расчет подтверждает соответствие постоянной мощности, пусковых токов и селективности защиты возможностям резервного выхода и батареи. На практике надежнее выделить отдельный щит критических цепей и не расходовать запас аккумулятора на необязательные мощные приборы.
Вывод
Правильное подключение гибридного инвертора начинается с расчета, а не с монтажа разъемов. Нужно согласовать холодное Voc и рабочий диапазон PV-строк, напряжение и BMS аккумулятора, токи кабелей и защит, схему сети, резервные нагрузки и измерение обмена энергией. После этого инвертор настраивают под конкретную батарею, местный сетевой стандарт и выбранный сценарий — самопотребление, резерв, расписание или запрет экспорта.
Самостоятельно допустимо менять понятные пользовательские режимы в пределах уже введенной в эксплуатацию системы. Полярность, клеммы Grid и Backup, защиту, N–PE, сетевой код и батарейные пределы нельзя настраивать методом проб: одна неверная установка способна повредить оборудование и создать опасное напряжение в домашнем щите.
