Обратный клапан пропускает воду только в заданном направлении и автоматически закрывается, когда поток останавливается или пытается пойти назад. Он нужен там, где обратное движение воды может опустошить трубопровод, вернуть воду в источник, нарушить работу насоса, смешать потоки с разным давлением или создать нежелательную циркуляцию.
Место установки нельзя выбирать по одному универсальному правилу. На вводе воды, возле насоса, перед водонагревателем и в контуре рециркуляции клапан решает разные задачи, поэтому важны схема системы, тип арматуры и требования производителя оборудования. При монтаже необходимо совместить стрелку на корпусе с рабочим направлением потока, проверить допустимое положение клапана и оставить к нему доступ для обслуживания.
Ниже разберём, зачем нужен обратный клапан для воды, где его ставят в распространённых бытовых системах и как установить устройство без ошибок, способных уменьшить напор или вызвать протечку.
Зачем нужен обратный клапан для воды
Внутри клапана находится подвижный запирающий элемент: диск, тарелка, створка или шар. Прямой поток приподнимает его и проходит дальше. Когда давление со стороны выхода становится выше либо движение воды прекращается, затвор возвращается на седло и перекрывает проход.
В зависимости от участка системы обратный клапан выполняет одну или несколько задач:
- не допускает возврата воды в подающую магистраль или источник;
- удерживает заполненным всасывающий трубопровод насоса;
- не даёт воде идти назад через остановленный насос;
- разделяет ветви с разным давлением и предотвращает паразитные перетоки;
- сохраняет правильное направление движения в контуре рециркуляции;
- защищает отдельное оборудование от обратного потока в пределах предусмотренной схемы.
При этом обычный обратный клапан не регулирует давление, не перекрывает воду вручную и не заменяет предохранительный клапан. Он также не всегда может использоваться вместо полноценного устройства защиты питьевой сети от загрязнённого обратного потока: для таких задач применяют арматуру соответствующего класса и устанавливают её по проекту.
Почему клапан может влиять на напор
Чтобы открыть затвор, потоку нужно преодолеть усилие пружины, вес створки и гидравлическое сопротивление прохода. Поэтому любой обратный клапан создаёт потерю давления. Она зависит не только от условного диаметра, но и от конструкции, расхода, внутренней геометрии и давления открытия.
Слишком маленькая модель ограничивает расход и может заметно снизить напор. Чрезмерно большой клапан при слабом потоке иногда открывается неустойчиво: затвор начинает колебаться, появляется дребезг и ускоряется износ. Подбирать арматуру следует по рабочему расходу и характеристикам конкретной системы, а не только по размеру резьбы.
Где ставить обратный клапан
Правильное место определяется причиной возможного обратного потока. Клапан устанавливают не «как можно ближе к крану», а на границе участка, который необходимо отделить или сохранить заполненным.
| Участок системы | Типичное место установки | Основная задача | Важный нюанс |
|---|---|---|---|
| Ввод воды в дом или квартиру | В составе узла ввода, часто после счётчика либо в позиции, предусмотренной проектом | Не допустить обратного движения воды из внутренней разводки | Порядок фильтра, редуктора, счётчика и клапана зависит от схемы и требований поставщика воды |
| Напорная линия насоса | После выходного патрубка насоса | Не дать воде вернуться через остановленный насос | Нужно учесть сопротивление клапана и требования инструкции к насосу |
| Всасывающая линия поверхностного насоса | На нижнем конце трубы как донный клапан или в месте, указанном производителем | Сохранить трубу заполненной и облегчить повторный пуск | Донный клапан обычно совмещают с сеткой, а негерметичность приводит к потере заполнения |
| Накопительный водонагреватель | На подаче холодной воды к баку | Не допустить обратного опорожнения и обеспечить работу предусмотренной защиты | Нужен именно предписанный производителем предохранительно-обратный клапан или группа безопасности |
| Рециркуляция горячей воды | На обратной ветви согласно гидравлической схеме | Сохранить заданное направление циркуляции | Ошибочное место может ухудшить балансировку и работу циркуляционного насоса |
| Параллельные ветви и насосы | На каждой ветви в направлении общего коллектора | Исключить переток через неработающую линию | Тип и размер клапана выбирают по расходу каждой ветви |
После счётчика воды
В узле ввода обратный клапан часто размещают после водомера, чтобы вода из внутренней разводки не могла двигаться обратно к магистрали. Однако последовательность элементов бывает разной: в одной схеме клапан стоит сразу после счётчика, в другой — после редуктора давления или комбинированного фильтрующего узла.
Самостоятельно переставлять опломбированный водомер или менять утверждённую схему нельзя. Перед работой нужно сверить расположение арматуры с паспортом счётчика, проектом узла и требованиями обслуживающей организации. Клапан желательно размещать так, чтобы его можно было снять без разборки половины разводки.
После насоса или перед ним
На напорной линии клапан обычно устанавливают после насоса: при остановке агрегата он закрывается и препятствует обратному сливу воды через рабочую часть. Между клапаном и другой арматурой оставляют компоновку, предусмотренную инструкцией, а запорный кран размещают так, чтобы насос и клапан можно было обслужить.
На всасывающей трубе поверхностного насоса часто используют донный обратный клапан. Он удерживает столб воды и помогает системе сохранять заполнение после выключения. Но дополнительное сопротивление на всасывании особенно критично: загрязнённая сетка, малый проход или слишком длинная линия увеличивают риск падения производительности и проблем с всасыванием.
Для погружного насоса место и необходимость отдельного клапана определяют по его инструкции. Во многих моделях клапан уже встроен, но схема может требовать дополнительное устройство в напорной трубе. Устанавливать несколько клапанов подряд без расчёта не стоит: это увеличивает потери давления и может усилить гидроудары.
Перед накопительным водонагревателем
На холодном входе накопительного водонагревателя используют не случайный бытовой обратный клапан, а защитное устройство, предусмотренное производителем: предохранительно-обратный клапан либо группу безопасности. Такая арматура не только препятствует обратному опорожнению бака, но и сбрасывает избыточное давление при нагреве.
Стрелка должна быть направлена к водонагревателю. Между баком и его предохранительным клапаном нельзя ставить запорный кран, способный отсечь защиту. Дренажный выход оставляют открытым и отводят в безопасное место по инструкции. Небольшое капание во время нагрева может быть нормальным следствием теплового расширения, а постоянная сильная течь требует проверки давления и состояния арматуры.
Важно: подключение водонагревателя выполняют строго по паспорту конкретной модели. Обычный обратный клапан без функции сброса давления не заменяет штатное защитное устройство.
В системе рециркуляции и на параллельных ветвях
В контуре рециркуляции клапан не позволяет воде двигаться в обход заданного маршрута, когда насос остановлен или давление в соседней ветви меняется. В системах с несколькими параллельными насосами отдельный клапан на каждой линии предотвращает проток через неработающий агрегат.
Такие схемы чувствительны к сопротивлению и месту установки. Ошибка может привести к слабой циркуляции, шуму, неравномерной температуре воды или работе насоса вне расчётного режима. Для разветвлённых систем лучше использовать проектную схему, а не копировать расположение арматуры с фотографии другого объекта.
Как выбрать подходящий обратный клапан
При выборе учитывают не только диаметр трубы. Две модели с одинаковой резьбой могут существенно различаться по назначению, допустимому положению и сопротивлению.
Назначение и качество воды
Клапан должен быть рассчитан на воду соответствующей температуры и качества. Для питьевого водоснабжения нужна арматура, материалы которой допускаются для контакта с питьевой водой. Для горячей воды проверяют рабочую температуру уплотнений, а для технической или загрязнённой воды — устойчивость механизма к примесям.
Рабочее давление и температура
Максимальные параметры на корпусе и в паспорте должны быть выше реальных значений системы с учётом возможных скачков. Нельзя ориентироваться только на обычное давление при открытом кране: после закрытия арматуры или остановки насоса оно может измениться.
Диаметр и пропускная способность
Присоединительный размер должен соответствовать трубе, но окончательный выбор делают по расходу и гидравлическим характеристикам. Сильное уменьшение прохода создаёт лишние потери. Установка чрезмерно крупного клапана тоже не всегда полезна, поскольку при малом расходе затвор может работать нестабильно.
Конструкция
- Пружинный тарельчатый клапан компактен, быстро закрывается и у многих моделей допускает горизонтальный и вертикальный монтаж, но это нужно подтверждать паспортом.
- Поворотный клапан имеет створку и обычно отличается небольшим сопротивлением при достаточном расходе. Его положение сильнее зависит от силы тяжести и конструкции.
- Шаровой обратный клапан применяют в отдельных насосных и канализационных схемах; он не является универсальной заменой арматуры для питьевой воды.
- Донный клапан устанавливают на всасывающей линии и часто объединяют с защитной сеткой.
Монтажное положение
Надпись «можно вертикально» ещё не означает, что клапан допустимо ставить при потоке сверху вниз. Для одной модели разрешены оба направления вертикального потока, для другой — только движение снизу вверх, а третья рассчитана исключительно на горизонтальный трубопровод. Решающее значение имеет инструкция производителя.

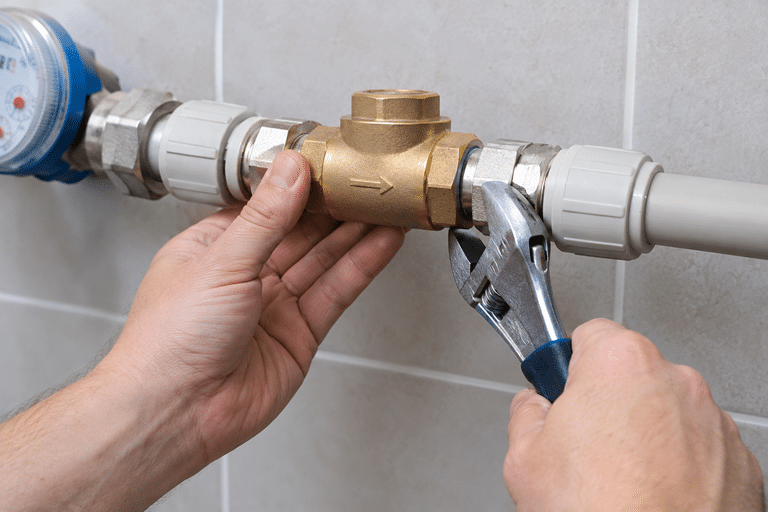

Как правильно установить обратный клапан
Ниже приведён общий порядок для резьбового клапана на бытовом водопроводе. Он не заменяет инструкцию конкретной модели и проект для насосной станции, водонагревателя или сложного узла ввода.
- Перекройте воду и снимите давление. Закройте вводной кран, отключите насос или водонагреватель от электросети и откройте ближайший смеситель, чтобы сбросить остаточное давление. Подготовьте ёмкость для воды из трубы.
- Проверьте назначение клапана. Сверьте рабочее давление, температуру, размер, материал и допустимое положение. Для водонагревателя используйте только предусмотренное защитное устройство.
- Определите направление потока. Стрелка на корпусе должна смотреть от источника к потребителю: от стояка внутрь квартиры, от насоса в напорную линию, от холодной магистрали к водонагревателю.
- Выберите доступное место. Оставьте пространство для ключа, разборки и проверки. Не замуровывайте обслуживаемую арматуру без ревизионного доступа.
- Подготовьте трубопровод. Удалите окалину, стружку, песок и остатки уплотнителя. Если производитель требует фильтр перед клапаном, установите его со стороны входа.
- Соберите резьбовые соединения. Используйте уплотнение, совместимое с материалом труб и условиями эксплуатации. Наматывайте его так, чтобы частицы не попали внутрь прохода.
- Затягивайте за предусмотренные грани. Удерживайте корпус вторым ключом и не передавайте крутящий момент на трубу или тонкую часть клапана. Чрезмерная затяжка способна деформировать корпус или повредить резьбу.
- Плавно заполните систему. Медленно откройте воду, выпустите воздух и осмотрите соединения. Сразу после пуска не оставляйте узел без наблюдения.
- Проверьте работу. Убедитесь, что при прямом потоке напор не упал аномально, клапан не стучит и не вибрирует. Затем проверьте, сохраняется ли требуемое давление или заполнение после остановки насоса.
Если монтаж требует вмешательства в опломбированный узел учёта, подключение мощной насосной станции или изменение схемы защиты водонагревателя, работу следует поручить специалисту.
Куда должна смотреть стрелка на корпусе
Стрелка показывает разрешённое направление прямого потока, а не направление к ближайшему крану и не положение «вверх». На вводе в квартиру она обычно направлена от стояка к внутренней разводке. После насоса — от выходного патрубка дальше по напорной трубе. Перед баком — от холодной линии к водонагревателю.
Если установить клапан наоборот, затвор будет препятствовать нормальной подаче. Вода может не идти совсем либо проходить с очень слабым напором, а насос — работать с перегрузкой. Разворачивать клапан после проверки следует только на полностью обесточенной и сброшенной системе.
Нужен ли фильтр перед обратным клапаном
Песок, ржавчина и окалина могут попасть между затвором и седлом, из-за чего клапан перестаёт герметично закрываться. Поэтому трубопровод перед монтажом промывают, а на воде с механическими примесями ставят фильтр там, где это допускает схема.
Фильтр размещают со стороны входа в клапан, но его тип и порядок относительно счётчика или редуктора нельзя выбирать произвольно. Сам фильтр также создаёт сопротивление и требует обслуживания. Если сетка забита, падение напора ошибочно принимают за неисправность обратного клапана.
Частые ошибки при установке
- Монтаж против стрелки. Клапан блокирует подачу или резко ограничивает расход.
- Игнорирование допустимого положения. Створка не закрывается полностью либо механизм работает нестабильно.
- Выбор только по диаметру резьбы. Не учитываются расход, давление открытия, температура и потери напора.
- Установка обычного клапана вместо группы безопасности водонагревателя. Бак остаётся без требуемого сброса избыточного давления.
- Запорный кран между баком и предохранительным устройством. При случайном закрытии защита оказывается отсечённой.
- Монтаж в грязную трубу. Стружка и окалина не дают затвору плотно сесть на седло.
- Скрытая установка без доступа. Для очистки или замены приходится вскрывать отделку.
- Чрезмерная затяжка. Корпус трескается, деформируется или теряет герметичность.
- Несколько клапанов без необходимости. Возрастают гидравлические потери и вероятность ударного закрытия.
- Отсутствие учёта теплового расширения. После появления обратного клапана участок может стать замкнутым, поэтому нагреваемой воде требуется предусмотренная схемой защита.
Почему обратный клапан стучит, гудит или пропускает воду назад
Одиночный щелчок при остановке потока часто связан с нормальным закрытием затвора. Громкий удар, постоянный дребезг или вибрация указывают на неблагоприятный режим работы.
Распространённые причины:
- клапан слишком велик для фактического расхода, и затвор не удерживается полностью открытым;
- поток пульсирует из-за работы насоса или быстрого закрытия арматуры;
- устройство установлено слишком близко к источнику сильной турбулентности вопреки инструкции;
- внутрь попали песок, окалина или фрагменты уплотнения;
- изношены пружина, уплотнение или седло;
- модель не подходит для данного направления или положения трубы.
Пропускание воды назад проверяют после перекрытия и сброса давления на безопасном участке. Разборную модель очищают по инструкции, а неразборную обычно заменяют. Если удары появились в насосной системе, простой заменой клапана проблема решается не всегда: может потребоваться настройка насоса, изменение скорости потока или защита от гидроудара.
Как обслуживать обратный клапан
Периодичность зависит от качества воды и режима работы. В бытовом водопроводе полезно обращать внимание на падение напора, частое включение насоса, потерю заполнения всасывающей линии и шум при закрытии. Эти признаки не доказывают неисправность клапана, но дают повод проверить узел.
Перед обслуживанием перекрывают воду, отключают связанное электрооборудование, сбрасывают давление и сливают участок. Разборный клапан очищают от механических отложений без повреждения седла и уплотнений. Изношенные детали заменяют только совместимыми комплектующими. Корпус с трещиной, повреждённой резьбой или заметной коррозией повторно не устанавливают.
Пошаговая проверка после монтажа
- Медленно откройте подачу и заполните трубопровод.
- Выпустите воздух через ближайшую точку водоразбора.
- Проверьте оба резьбовых соединения сухой салфеткой.
- Сравните напор до и после установки при одинаково открытом кране.
- Остановите насос или перекройте подачу согласно безопасной процедуре.
- Проконтролируйте, удерживается ли вода в защищаемом участке и нет ли обратного движения.
- Повторно осмотрите соединения после нескольких циклов работы.
Если после установки насос не набирает давление, водонагреватель работает неправильно или напор резко снизился, систему нужно отключить и проверить направление, положение и пропускную способность клапана.
Часто задаваемые вопросы
Обратный клапан ставят до или после счётчика?
Во многих бытовых узлах его устанавливают после счётчика, но универсального порядка для всех вводов нет. Расположение относительно фильтра и редуктора определяют утверждённая схема, паспорта оборудования и требования обслуживающей организации.
Можно ли установить обратный клапан вертикально?
Можно, если это прямо допускает производитель конкретной модели. Нужно также проверить разрешённое направление потока: некоторые клапаны нормально работают только при движении воды снизу вверх.
Где ставить клапан относительно насоса?
На напорной линии его обычно размещают после выхода насоса, чтобы вода не возвращалась через остановленный агрегат. На всасывании может использоваться донный клапан. Точное место зависит от типа насоса и схемы, поэтому его выбирают по инструкции.
Нужен ли обратный клапан на горячую воду?
Не на каждой горячей трубе. Он нужен в конкретных узлах, где возможен нежелательный обратный поток, например в рециркуляции или составе защитной обвязки оборудования. Материалы модели должны быть рассчитаны на рабочую температуру.
Почему после установки уменьшился напор?
Причиной может быть слишком малый проход, высокое давление открытия, загрязнение, монтаж против стрелки, неправильное положение или забитый фильтр. Сначала сверяют модель и направление, затем проверяют чистоту узла.
Можно ли поставить два обратных клапана подряд?
Технически это возможно в отдельных проектных схемах, но ставить второй клапан «для надёжности» без расчёта не следует. Дополнительная арматура увеличивает сопротивление и может усилить шум или гидроудар.
Вывод
Обратный клапан нужен для того, чтобы вода не меняла заданное направление при остановке потока или перепаде давления. На вводе, возле насоса, в рециркуляции и перед накопительным водонагревателем он выполняет разные функции, поэтому место и тип устройства выбирают по схеме, а не по универсальному совету.
Чтобы правильно установить обратный клапан, необходимо направить стрелку по ходу воды, соблюдать разрешённое положение корпуса, промыть трубопровод, не допустить попадания уплотнителя внутрь и оставить доступ для обслуживания. Особой осторожности требует обвязка водонагревателя: там обычная запорная арматура не должна заменять штатный предохранительно-обратный клапан.
